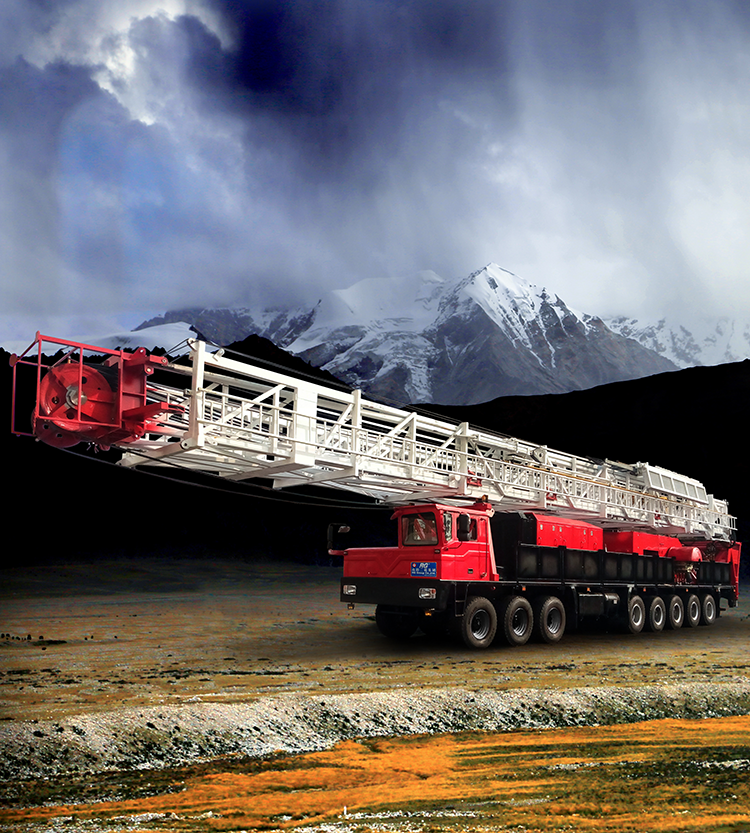

225T修井机
发布时间：2019-07-23
大吨位修井机
|
产品型号 |
XJ900Z |
XJ1100Z |
XJ1350Z |
XJ1600Z |
XJ1800Z |
XJ2250Z |
|
最大钩载kN |
900 |
1100 |
1350 |
1600 |
1800 |
2250 |
|
额定钩载kN |
600 |
800 |
1000 |
1200 |
1500 |
1800 |
|
名义修井深（73mm）m |
3200 |
4500 |
5800 |
7000 |
8000 |
9000 |
|
绞车功率kW |
261 |
403 |
403 |
470 |
403×2 |
470×2 |
|
游动系统绳数 |
6 |
8 |
8 |
8，10 |
8，10 |
10 |
|
钢丝绳直径mm |
26 |
26 |
26 |
32 |
32 |
32 |
|
井架高度m |
29，31 |
33 |
33，35 |
33，36 |
36，38 |
36，38 |
|
最大钩速m/s |
1.5 |
|||||
|
钻台高度m |
4 |
4.5，5，6 |
4.5，5，6 |
4.5，5，6 |
6，7，7.5 |
6，7，7.5 |
|
转盘开口直径mm |
444.5 |
444.5 |
444.5，520.7 |
444.5，520.7 |
698.5 |
698.5 |
|
主刹车 |
带刹 |
带刹，盘刹 |
带刹，盘刹 |
带刹，盘刹 |
带刹，盘刹 |
盘刹 |
|
辅助刹车 |
224WCB |
224WCB |
224WCB |
224WCB |
324WCB |
236WCB，能耗制动 |
|
运载车型号 |
XD40/8×6 |
XD50/10×8 |
XD50/10×8 |
XD60/12×8 |
XD70/14×8 |
XD70/14×8 |
|
最小离地间隙mm |
311 |
|||||
|
最小转弯直径m |
28 |
30 |
38 |
38 |
41 |
41 |
|
排放标准 |
国V |
|||||
产品特点：
1. 车装修井机采用柴油机驱动，动力匹配合理，传动效率高、可靠性高，整机结构紧凑，集装化程度高，占地面积小。
2. 采用石油专用重载底盘，配备液压助力转向系统，具有良好的机动性、越野性和横向稳定性。
3. 主刹车采用带式刹车或液压盘式刹车，辅助刹车采用气动推盘式刹车、气动钳盘式刹车或水刹车等。
4. 井架采用前开口双节套装桅形井架，前倾或直立，液压缸起放及伸缩，配有防风绷绳及防翻绷绳。
5. 转盘传动系统可实现转盘的正转、反转、挂合、脱开，配备反扭矩释放装置，确保转盘钻柱扭矩安全释放。
6. 钻台采用伸缩或旋升结构，两侧飘台可翻转，整橇吊装、运输。台面高度、尺寸、布置可按要求定制。可按需要选配轻型工作台。
7. 钻台、转盘及传动系统可按需要选配，也可按要求定制。
